• Μοντέλο: CNC CAT-2040 H-Type Nesting

• Κατασκευή: Βαρέως τύπου μείξη βιομηχανικού αλουμινίου και ατσαλιού

• Ωφέλιμες Διαστάσεις Κοπής: 2000mm x 4000mm x 180mm

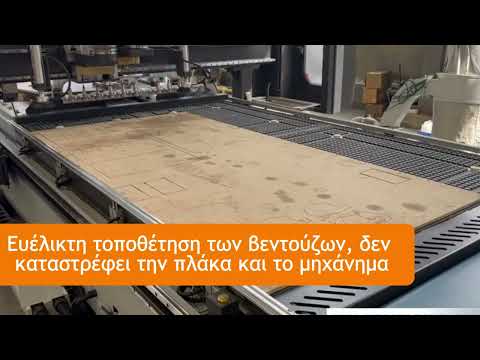

• Επιφάνεια Εργασίας:

  • Ειδικά διαμορφωμένο vacuum τραπέζι 6 περιοχών

  • Υλικό κατασκευής από PVC με υποδοχές T-Slot

Αντλία Κενού

• Ξηρού τύπου αντλία κενού: 7,5kW (265m³, 50Hz) ή 8,6kW (315m³, 60Hz)

Εργαλεία Κοπής & Άξονες

• Εργαλειοθήκη: Linear Type με 12 τσοκ εργαλείων ISO30 κάτω από τη γέφυρα

• Άξονας (Spindle): 9kW αερόψυκτο με έλεγχο στροφών 1.000-24.000 RPM μέσω inverter

• Τύπος Collet: ER32

• Ισχύς Inverter: 11kW

Σύστημα Μετάδοσης Κίνησης

• Άξονας Z: Κοχλίας TBI Ball Screw

• Άξονες X & Y: Ελικοειδές γρανάζι - κανόνας (Module 2) με πλανητικούς μειωτήρες SIMPO

• Τύπος Γλιστρών: Γραμμικά ρουλεμάν τετράγωνης ράγας υψηλού στρες

Ταχύτητα & Απόδοση

• Μέγιστη Ταχύτητα Μετακίνησης: 80m/min

• Μέγιστη Ταχύτητα Εργασίας: 30m/min

Σύστημα Ελέγχου

• Αυτόνομος ελεγκτής (standalone controller) με χειριστήριο, οθόνη, πληκτρολόγιο και ποντίκι

Κινητήρες & Οδηγοί

• Σερβοκινητήρας AC Leadshine (1500W)

Ηλεκτρονικά & Συστήματα Ασφαλείας

• Ανεξάρτητος ηλεκτρονικός πίνακας με εξαρτήματα Schneider

• Υψηλής ποιότητας θωρακισμένα καλώδια

• Τερματικοί διακόπτες & home switches σε όλες τις πλευρές

• Σύστημα διαχείρισης καλωδίων με πλαστικές drag chains στους άξονες X και Y

Βάρος & Ηλεκτρικές Απαιτήσεις

• Βάρος: 2000 kg

• Τάση Λειτουργίας: 3-φασικό 220V, 50/60Hz

• Απαιτούμενη Πίεση Αέρα: 8 Bar
